双金属堆焊耐磨板破解循环风机磨损难题的策略

在工业生产体系中，循环风机作为矿山、水泥、港口等领域的关键动力设备，承担着气体输送、通风换气的重要职能。这些场景中的粉尘、颗粒等介质，会对风机叶轮、机壳等关键部件造成磨粒冲蚀，武汉东臻科技堆焊耐磨板凭借其独特的复合结构与卓越的抗磨性能，成为解决循环风机磨损难题的理想选择。

耐磨板的10mm基板选用Q235/Q345低碳结构钢，这类材质具备优异的强韧性，抗拉强度可达375-510MPa，能够有效吸收风机运行过程中叶轮旋转产生的振动冲击，避免因材质过脆导致的断裂风险。表面6mm厚的高合金耐磨层，则通过全自动等离子埋弧堆焊工艺熔敷而成——该工艺采用计算机精准控制堆焊参数，熔敷效率高、层间结合紧密，避免了手工堆焊易出现的气孔、夹渣等缺陷。

耐磨层选用高铬/碳化钨品牌焊丝，熔敷后形成以Cr₂C₃、WC 为主的硬质相组织：Cr₂C₃的硬度可达 HV1800-2200（相当于HRC65以上），WC 硬度更是高达 HV2600-3000，这些硬质相均匀分布在合金基体中，如同在材料表面形成一层 “坚固铠甲”，能直接抵御粉尘颗粒的冲击与摩擦。

东臻科技通过两项关键工艺优化，解决了这一痛点：一是在堆焊前对基板进行预热处理（预热温度控制在150-250℃），减少基板与耐磨层的温差应力；二是采用多层多道堆焊方式，并在每道堆焊后进行缓冷处理，降低焊接内应力。

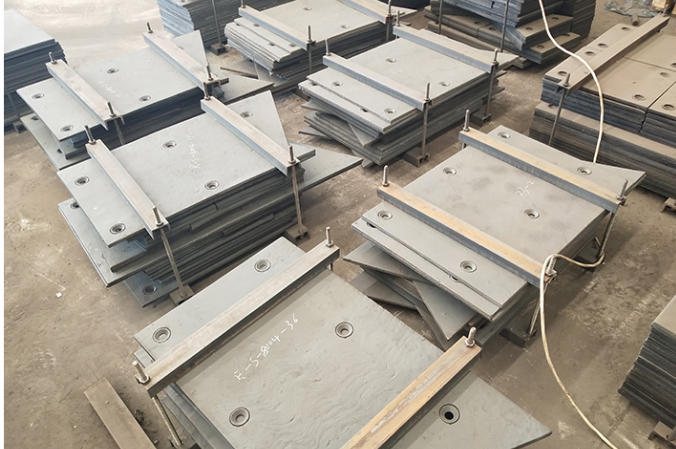

循环风机的叶轮、机壳等部件形状复杂，尺寸各异，对耐磨材料的加工性能提出了较高要求。双金属堆焊耐磨板具备优异的可加工性，可根据风机部件的设计尺寸进行切割、焊接或打孔：采用等离子切割时，切口平整、热影响区小，不会破坏耐磨层的硬质相结构；焊接时可选用匹配的低合金钢焊条，确保焊缝强度与基板一致；打孔加工则能满足部件安装螺栓的需求。

在工业耐磨场景中，“长效性”与“经济性”的平衡始终是企业关注的核心。双金属堆焊耐磨板通过“基板强韧+耐磨层高硬”的复合设计，从水泥、矿山到港口，双金属堆焊耐磨板正以其卓越的性能与应用成效，成为推动工业循环风机设备升级、助力企业降本增效的关键材料，为工业生产的连续性与稳定性提供坚实保障。
